液压油推动活塞及推杆，将剂料腔内密封剂推出同时弹簧压缩，推进行程结束后，启动油泵卸载阀，液压油压力回零，靠弹簧恢复力使活塞和推杆复位。然后再装填密封剂，重复上述操作完成注剂过程。

①机械复位注剂枪外形

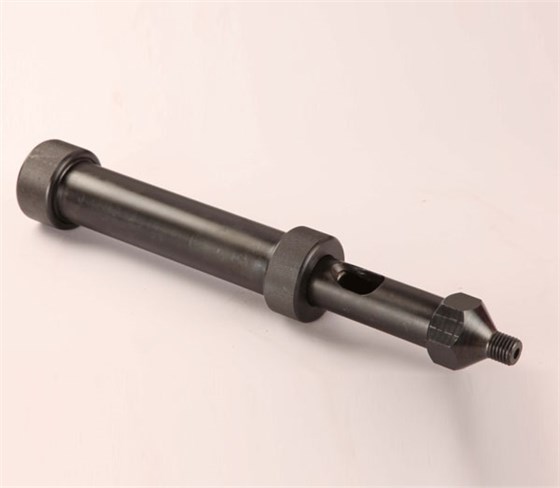

TXY-JII机械复位注剂枪外形图

②机械复位注剂枪结构剖视图

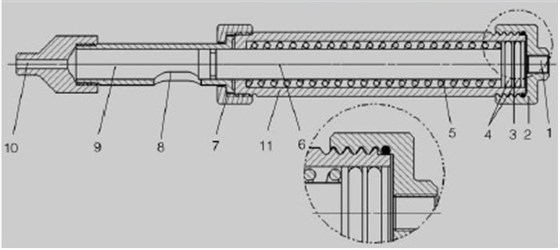

TXY-JII机械复位注剂枪结构剖视图

1.进油口;2.后盖锁母;3.活塞;4.O形环;5.弹簧;6.推杆;7.连接螺母;8.密封剂充填口;9.剂料腔;10.出料口;11.枪体

③机械复位注剂枪备件：

a.注剂枪弹簧截面积径：5mm，内径尺寸：28mm。

b.“O”形环截面直径：3.3mm，内径：33mm;大“O”形环截面直径：3.1mm，内径：44mm。

④注剂枪有关数据

a.液压缸承压：最大70MPa,内径尺寸：40mm;

b.注剂枪推杆：直径尺寸26mm;

c.注剂枪出料口：口径φ8，连接注剂阀的外螺纹：M20。

d.注剂枪液压油接口螺纹：M16×1.5。

⑤更换弹簧(件号4“O”形密封环)操作程序

a.枪体夹在钻台上，钻杆顶压后盖锁母，用管钳拧下后盖锁母;

b.抽出活塞及推杆，更换弹簧(“0”形环)后，再装入枪体，拧紧后盖锁母。
