①液压复位注剂枪外形与结构

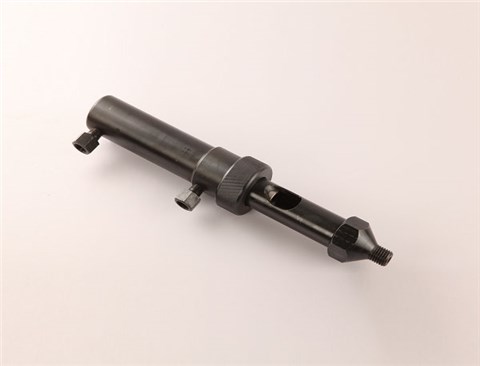

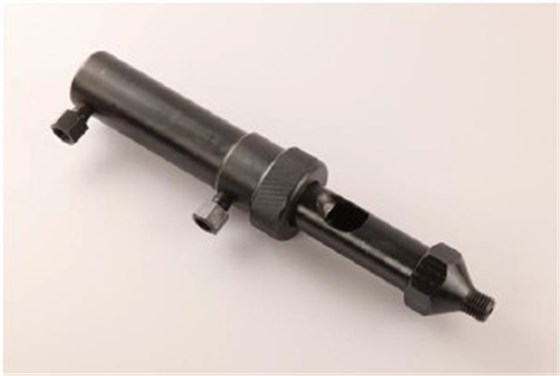

TXY-Y液压复位注剂枪外形图

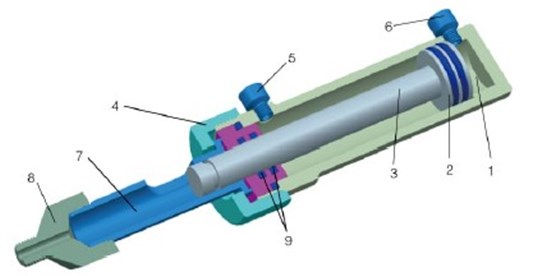

TXY-Y液压复位注剂枪剖视图

1.液压缸;2.活塞;3.推杆;4.枪体与液压缸连接锁母;5.液压油接头;6.液压油接头;7.剂料腔;8.枪头;9.导向环

②液压复位注剂枪备件：“O”形环

TXY-Y液压复位与TXY-JII机械复位注剂枪应用比较:

注胶速度：机械复位注剂枪注剂效率高，完成单根密封剂注入需要2分钟/根;液压复位注剂枪需4分钟/根。

操作复杂度：液压复位注剂枪完成单根注剂后需经关闭注剂阀、打开卸载阀、扭转换向阀、启动油泵、活塞推杆复位后再扭转换向阀，重填密封剂、压泵顶压再打开注剂阀注剂;机械复位注剂枪完成单根注剂后关闭注剂阀、启动卸载阀、重填密封剂、压泵顶压、开阀注剂。

机泵运行时效：液压复位注剂枪因为注剂和活塞推杆复位都需要启动油泵，机械复位注剂枪作业时间是液压注剂枪的1/2。

活塞推杆复位：液压复位注剂枪不存在弹簧疲劳更换问题。
