(一)泄漏设备及部位

  1.泄漏设备：苯胺合成塔

  2.泄漏部位：合成塔封头法兰密封面泄漏，泄漏部位密封结构见图1：

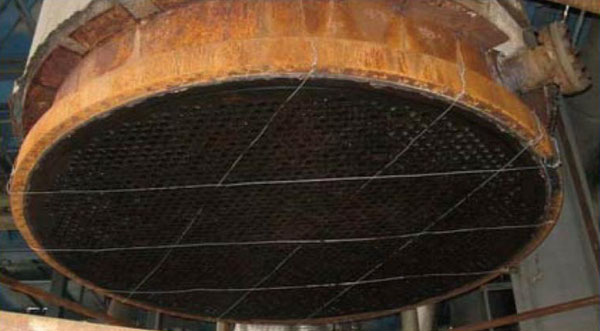

  图1设备泄漏部位密封结构

  (二)泄漏部位相关尺寸

  1.泄漏法兰外径：上、下法兰直径均为2920;

  2.法兰连接间隙：最大的间隙为10mm，最小间隙为8mm;

  3.法兰外缘与螺栓距离：最小距离为15mm;

  4.法兰厚度：上法兰160mm，下法兰130mm;

  5.连接螺栓数量及规格：84条M30双头螺栓;

  6.两法兰错口情况：有部分不错口，最大错口为1.5mm。

  (三)泄漏介质参数

  泄漏介质参数见下表：


  式中：S—夹具厚度，mm;

  D—夹具内径，D=2920mm;

  Pc—设计压力，Pc=0.2+0.4=0.6MPa;

  [σ]t—夹具材料许用应力：[σ]t=105MPa;

  —焊接系数，=1。

  (3)夹具制造

  ①采用宽度50mm，厚度为8mm钢板煨制;

  ②补强措施：ⅰ本体中部环向周圈拼焊8钢筋补强;

  ⅱ注剂孔处焊接M12螺母增强;

  ⅲ夹具采用六剖分，以使紧固受力均匀;

  ⅵ耳板厚度20mm。

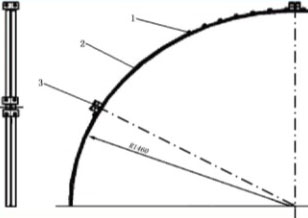

  ③夹具示意图


  1-注剂孔;2-夹具本体;3-夹具连接耳板

  六剖分夹具示意图

  2.密封剂选用及用量估算

  (1)密封剂的选择;

  密封后因温度变化密封结构材料膨胀差异，影响密封效果，为便于补注，选用Txy-8#密封剂;

  (2)用量估算

  约需密封注剂34kg。

  (五)密封效果与协调互补作用

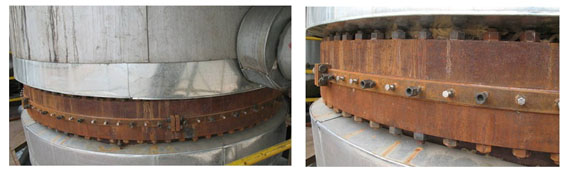

  1.密封效果(见下图)完成注剂后进行气密试验，密封效果良好。


  2.工程质量与补偿措施
